Компрессор Ресанта КП-100/400Р
Компрессоры
76
запчастей в каталоге
серия
JST

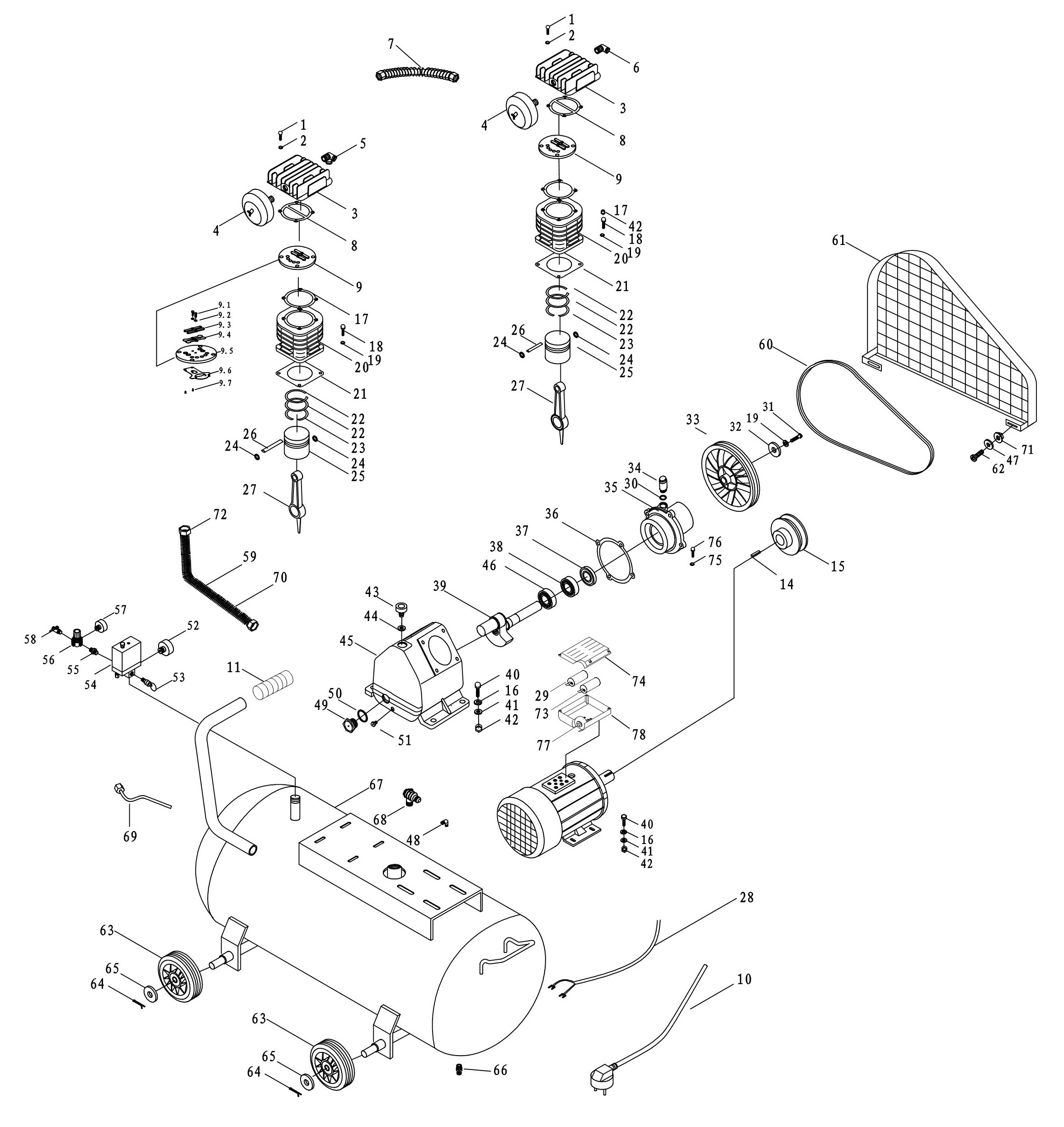

Общий вид
54
3
4
5
6
7
8
9
14
15
17
20
21
22
23
24
25
26
27
29
30, 34
33
35
36
37
38
39
43
45
46
48
49, 50
51
52
53
54
55
56
57
58
59, 70, 72
60
63
61
66
68
69
73
74
77
78
67
№
Щипок
— масштаб,
тап по номеру
— деталь и цена
Запчасти
54 из 54
Весь список
Все
54
С ценой
47
Под заказ
7
3
Головка цилиндра для КМП-400/100Р(3) LSD, JST,WPW, 400/50Р (12) с LSD072
арт. 61/52/186
591 ₽
в наличии
4
Фильтр для КМП-400/100Р(4) LSD, JST, WPW, 400/50Р (14) с LSD072
арт. 61/52/187
180 ₽
в наличии
5
Тройник воздушной магистрали для КМП-400/100Р(5) LSD, JST,WPW
арт. 61/52/188
225 ₽
в наличии
6
Уголок воздушной магистрали 90 градусов 19х20
арт. 61/52/189
180 ₽
в наличии
7
Трубка подачи воздуха для КМП-400/100Р(7) LSD, JST,WPW
арт. 61/52/190
449 ₽
в наличии
8
Прокладка головки цилиндра для КМП-400/100Р(8) LSD, JST, 400/50Р (11) с LSD072
арт. 61/52/191
45 ₽
в наличии
9
Узел клапанов для КМП-400/100Р(9) JST,400/100Р (11) WPW, 400/50Р (10) с LSD072
арт. 61/52/252
539 ₽
в наличии
14
Шпонка 30х7х8
арт. 61/52/253
225 ₽
в наличии
15
Малый шкив для КМП-400/100P(15) JST ,400/100Р(46)WPW
арт. 61/52/254
1 122 ₽
в наличии
17
Прокладка цилиндра верхняя для КМП-400/100P(17) JST,400/100Р (12) WPW, 400/50Р (9) с LSD072
арт. 61/52/255
192 ₽
в наличии
20
Цилиндр D=51мм
арт. 900/61/52/256
по запросу
21
Прокладка цилиндра нижняя
арт. 61/52/257
по запросу
22
Кольцо поршневое компрессионное для КМП D=51мм, H=2,5мм
арт. 61/52/198
279 ₽
в наличии
23
Кольцо поршневое маслосъемное для КМП D=51мм, H=3мм
арт. 61/52/199
404 ₽
в наличии
24
Стопорное кольцо внутреннее d=13 mm
арт. 61/52/81
165 ₽
в наличии
25
Поршень D=51мм для КМП-400/100Р(25) LSD, JST,400/100Р (20) WPW, 400/50Р (16) с LSD072
арт. 61/52/200
449 ₽
в наличии
26
Палец поршневой для КМП D=13мм, L=44мм
арт. 61/52/201
90 ₽
в наличии
27
Шатун
арт. 900/61/52/258
по запросу
29
Конденсатор 200 мкФ 250В
арт. 61/52/179
988 ₽
в наличии
30, 34
Сапун для КМП-400/100P(30,34) JST, 400/50Р (33) с LSD072
арт. 61/52/260
158 ₽
нет в наличии
33
Большой шкив для КМП-400/100P(33) JST, 400/50Р (34) с LSD072
арт. 61/52/259
1 580 ₽
в наличии
35
Крышка картера для КМП-400/100P(35) JST, 400/50Р (32) с LSD072
арт. 61/52/261
898 ₽
в наличии
36
Прокладка крышки картера для КМП-400/100P(36) JST, 400/50Р (31) с LSD072
арт. 61/52/262
105 ₽
в наличии
37
Сальник 24х47х8
арт. 61/52/263
60 ₽
в наличии
38
Подшипник 6204 открытый
арт. 61/60/262
436 ₽
в наличии
39
Коленвал
арт. 61/52/264
по запросу
43
Пробка для КМП-400/50Р,400/100Р(43,44) LSD,JST, 400/100P(26,27) WPW, 400/50Р (4) с LSD072
арт. 61/52/208
150 ₽
в наличии
45
Картер
арт. 900/61/52/265
по запросу
46
Подшипник 6205 открытый
арт. 61/42/198
1 051 ₽
в наличии
48
Уголок воздушной магистрали 90 градусов 10х10
арт. 61/52/210
143 ₽
в наличии
49, 50
Смотровое окошко в сборе для КМП D=20,5мм
арт. 61/52/13
77 ₽
в наличии
51
Сливная пробка для КМП-400/100Р(51) LSD, JST
арт. 61/52/211
75 ₽
в наличии
52
Манометр большой
арт. 61/52/36
404 ₽
в наличии
53
Предохранительный клапан на 10бар для КМП
арт. 61/52/266
1 197 ₽
в наличии
54
Датчик давления для КМП-400/100P(54) JST
арт. 61/52/267
1 139 ₽
в наличии
55
Штуцер соединительный 13х13мм
арт. 61/52/97
54 ₽
в наличии
56
Редукционный клапан для КМП-230,260/24,300/50(59),400/50(63),100Р(56) LSD, 230/24(49) SEW,240/50,
арт. 61/52/119
719 ₽
в наличии
57
Манометр малый
арт. 61/52/37
404 ₽
в наличии
58
Штуцер выходной быстросъёмный
арт. 61/52/96
300 ₽
в наличии
59, 70, 72
Воздушная трубка компрессора для КМП-400/50(59) LSD, JST
арт. 61/52/174
757 ₽
в наличии
60
Ремень А1245
арт. 61/52/268
674 ₽
в наличии
61
Кожух ремня для КМП-400/100Р(61) LSD, JST, 400/100Р(71)WPW
арт. 61/52/214
1 437 ₽
в наличии
63
Колесо D=145мм для КП-100/400P(63) JST, 400/50Р (65) с LSD072
арт. 61/52/315
331 ₽
в наличии
66
Дренажный болт
арт. 61/52/27
135 ₽
в наличии
67
Ресивер для КП-100/400P (67) Ресанта JST
арт. 61/52/320
3 960 ₽
нет в наличии
68
Входной штуцер ресивера для КМП-400/100Р(68) LSD, JST,400/50 (66) WPW, 400/50Р (62) с LSD072
арт. 61/52/216
629 ₽
в наличии
69
Соединительная трубка для КМП-400/100Р(69) LSD,400/100Р (62,63) WPW
арт. 61/52/217
808 ₽
в наличии
73
Конденсатор 30mF 450V D=49мм, H=96мм
арт. 61/52/273
748 ₽
в наличии
74
Крышка коммутационной коробки
арт. 900/61/52/274
по запросу
77
Предохранитель автоматический 10А 250V
арт. 61/21/412
255 ₽
в наличии
78
Коробка коммутационная
арт. 900/61/52/275
по запросу
б/н
Прокладка клапанного узла для КМП-400/100P JST
арт. 61/52/272
45 ₽
в наличии
б/н
Кран
арт. 61/52/55
360 ₽
в наличии
б/н
Переходной штуцер для КМП-400/100P JST
арт. 61/52/270
548 ₽
в наличии
Не нашли деталь? Напишите нам
Узел / схема
Выберите узел — на схеме останутся только его детали.
Общий вид
54 детали на схеме
Электродвигатель
12 деталей на схеме
Серия
код серии напечатан на шильдике рядом с серийным номером
JST
WPW
Не знаю серию
Узел / схема
· для серии
JST
Общий вид
139
Электродвигатель
28
100%
№
в каталоге
только по запросу
выбранная деталь
3
4
5
6
7
8
9
14
15
17
20
21
22
23
24
25
26
27
29
30, 34
33
35
36
37
38
39
43
45
46
48
49, 50
51
52
53
54
55
56
57
58
59, 70, 72
60
63
61
66
68
69
73
74
77
78
67
Наведите на номер на схеме или на строку справа — деталь подсветится с обеих сторон. Кликните, чтобы открыть карточку и добавить в корзину.
Все запчасти — Компрессор Ресанта КП-100/400Р
(76)
Подшипник 6204 RS
Подшипник 6205 открытый
Предохранитель автоматический 10А 250V
Редукционный клапан для КМП-230,260/24,300/50(59),400/50(63),100Р(56) LSD, 230/24(49) SEW,240/50,
Смотровое окошко в сборе для КМП D=20,5мм
Воздушная трубка компрессора для КМП-400/50(59) LSD, JST
Конденсатор 200 мкФ 250В
Головка цилиндра для КМП-400/100Р(3) LSD, JST,WPW, 400/50Р (12) с LSD072
Фильтр для КМП-400/100Р(4) LSD, JST, WPW, 400/50Р (14) с LSD072
Тройник воздушной магистрали для КМП-400/100Р(5) LSD, JST,WPW
Уголок воздушной магистрали 90 градусов 19х20
Трубка подачи воздуха для КМП-400/100Р(7) LSD, JST,WPW
Прокладка головки цилиндра для КМП-400/100Р(8) LSD, JST, 400/50Р (11) с LSD072
Кольцо поршневое компрессионное для КМП D=51мм, H=2,5мм
Кольцо поршневое маслосъемное для КМП D=51мм, H=3мм
Поршень D=51мм для КМП-400/100Р(25) LSD, JST,400/100Р (20) WPW, 400/50Р (16) с LSD072
Палец поршневой для КМП D=13мм, L=44мм
Пробка для КМП-400/50Р,400/100Р(43,44) LSD,JST, 400/100P(26,27) WPW, 400/50Р (4) с LSD072
Уголок воздушной магистрали 90 градусов 10х10
Сливная пробка для КМП-400/100Р(51) LSD, JST
Кожух ремня для КМП-400/100Р(61) LSD, JST, 400/100Р(71)WPW
Входной штуцер ресивера для КМП-400/100Р(68) LSD, JST,400/50 (66) WPW, 400/50Р (62) с LSD072
Соединительная трубка для КМП-400/100Р(69) LSD,400/100Р (62,63) WPW
Узел клапанов для КМП-400/100Р(9) JST,400/100Р (11) WPW, 400/50Р (10) с LSD072
Шпонка 30х7х8
Малый шкив для КМП-400/100P(15) JST ,400/100Р(46)WPW
Прокладка цилиндра верхняя для КМП-400/100P(17) JST,400/100Р (12) WPW, 400/50Р (9) с LSD072
Большой шкив для КМП-400/100P(33) JST, 400/50Р (34) с LSD072
Сапун для КМП-400/100P(30,34) JST, 400/50Р (33) с LSD072
Крышка картера для КМП-400/100P(35) JST, 400/50Р (32) с LSD072
Сальник 24х47х8
Прокладка крышки картера для КМП-400/100P(36) JST, 400/50Р (31) с LSD072
Предохранительный клапан на 10бар для КМП
Датчик давления для КМП-400/100P(54) JST
Ремень А1245
Дренажный болт
Переходной штуцер для КМП-400/100P JST
Прокладка клапанного узла для КМП-400/100P JST
Конденсатор 30mF 450V D=49мм, H=96мм
Манометр большой
Манометр малый
Кран
Стопорное кольцо внутреннее d=13 mm
Штуцер выходной быстросъёмный
Штуцер соединительный 13х13мм
Подшипник 6204 открытый
Сапун
Датчик давления для КМП 210-400 л/м
Подшипник 6205 Z, RS, 2RS
Колодка клеммная для КМП-400/50, 400/100Р(14) LSD,WPW, 400/50Р (б/н) с LSD072
Крышка статора с контактной группой для КМП-400/100Р(11-13) LSD, JST,WPW
Решётка вентилятора для КМП-400/100Р(1) LSD, JST, WPW, 400/50Р (б/н) с LSD072
Задняя крышка статора для КМП-400/100Р(5) LSD,WPW
Стопорное кольцо наружное D=17 мм
Прокладка цилиндра нижняя для КМП-400/100Р(21) LSD
Шатун для КМП-400/100Р(27) LSD,400/100Р (22-25) WPW
Крышка картера для КМП-400/100Р(35) LSD,400/100Р(39)WPW
Прокладка крышки картера для КМП-400/100Р(36) LSD,400/100Р(38)WPW
Сальник 20х40х10
Коленвал для КМП-400/100Р(39) LSD, 400/100Р(35)WPW
Картер для КМП-400/100Р(45) LSD, 400/100Р(28)WPW
Воздушная трубка компрессора для 400/100Р(59,70,72) LSD, JST, 400/100Р (69) WPW
Вентилятор для КМП-400/100P(3) JST
Задняя крышка статора для КМП-400/100P(5) JST
Ротор с центробежным выключателем Lраб.=70мм, D=79мм для КМП-400/100P(7) до JST3
Ротор с центробежным выключателем Lраб.=71мм, D=76мм для КМП-400/100Р(7) с JST3
Статор в сборе с корпусом Lраб.=71мм, D=77мм для КМП-400/100Р(8) с JST3
Колесо D=145мм для КП-100/400P(63) JST, 400/50Р (65) с LSD072
Ресивер для КП-100/400P (67) Ресанта JST
Большой шкив для КМП-400/400P(41) WPW
Вентилятор для КМП-400/100P(3) WPW
Конденсатор 150мкФ 250v, d=49мм h=105 мм
Коробка коммутационная в сборе с крышкой, для КМП-400/100P(57), КМП-400/50(51) WPW
Ремень А-1219 для КМП-400/100P(48) WPW
Статор в сборе с корпусом электродвигателя D=77мм, L=70мм, для КМП-400/100P(8) WPW
Цилиндр D=51мм для КМП-400/100P(15) WPW
