Компрессор Вихрь КМП-400/100Р
Компрессор Вихрь КМП-400/100Р
Компрессоры
154
запчасти в каталоге
серия
HAY

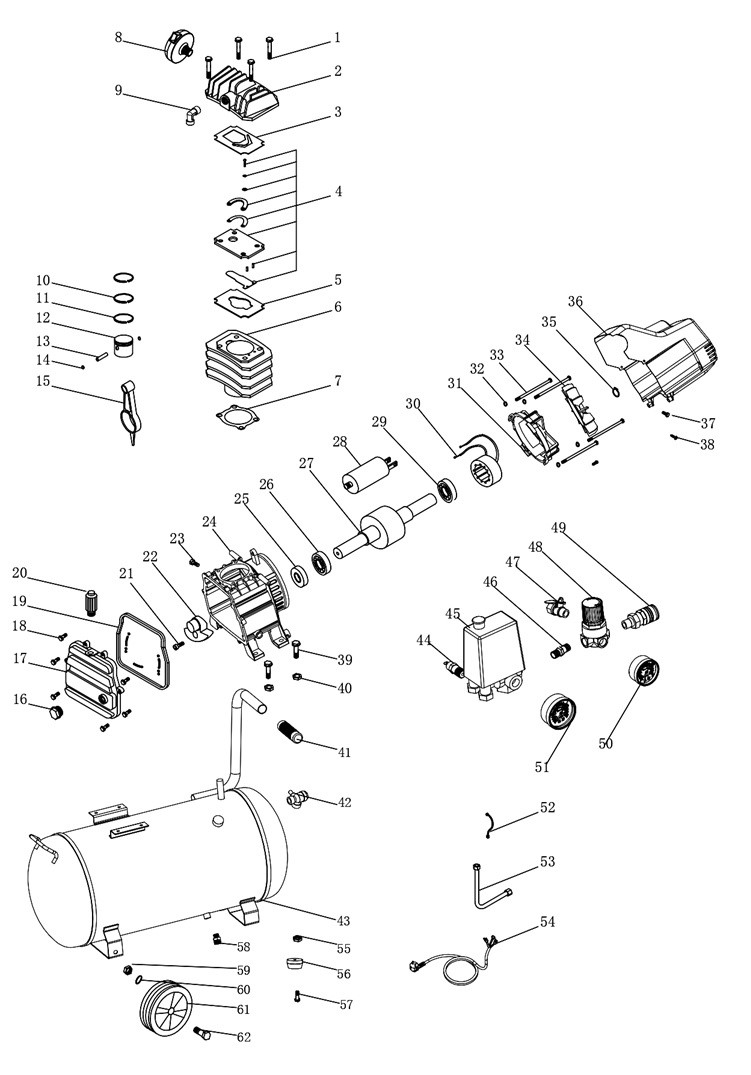

КМП-300/50 / КМП-50/300АМ / КМП-2,0/50 Вихрь
49
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
22
24
25
26
27
28
29
30
31
34
35
36
41
42
43
50
44
45
46
47
48
49
51
52
53
56
58
61
21
62
б/н
№
Щипок
— масштаб,
тап по номеру
— деталь и цена
Запчасти
49 из 49
Весь список
Все
49
С ценой
49
Под заказ
0
2
Головка цилиндра для КМП-230,260/24,300/50(3) LSD,230/24,240,300/50(3) SEW,230/24,300/50(3)JST,
арт. 61/52/103
728 ₽
в наличии
3
Прокладка головки цилиндра для КМП-230,260/24,300/50(6)LSD,230/24,240,300/50(3а)SEW,240/50,260/24(5)
арт. 61/52/104
35 ₽
в наличии
4
Узел клапанов для КМП-240,270, 340, 300/50, 260, 230/24(5) SEW, 230/24,300/50(7) JST,240/50,260/24(6
арт. 61/52/59
449 ₽
в наличии
5
Прокладка для КМП-230/24,260/24,300/50(8) LSD, 230/24, 240/50, 300/50(6а) SEW, 230/24, 300/50(8) JST
арт. 61/52/105
86 ₽
в наличии
6
Цилиндр d=47мм для КМП-300/50(9) LSD, 300/50(6) SEW, 300/50(9) JST
арт. 61/52/129
1 372 ₽
в наличии
7
Прокладка цилиндра для КМП-230/20,260/24,300/50(10) LSD,230/24,240/50, 300/50(6b) SEW,230/24(10) JST
арт. 61/52/107
86 ₽
в наличии
8
Фильтр КМП-235, 310, 210/10, 260/24, 230/24, 240/50(62) SEW, 230/24, 300/50(5), 240/50(62) JST,240/5
арт. 61/52/4
177 ₽
в наличии
9
Уголок воздушной магистрали 90 градусов 16х16
арт. 61/52/75
217 ₽
в наличии
10
Кольцо поршневое компрессионное для КМП D=47мм, H=1,5мм
арт. 61/52/32
225 ₽
в наличии
11
Кольцо поршневое маслосъемное для КМП D=47мм, H=3мм
арт. 61/52/34
228 ₽
в наличии
12
Поршень 47мм КМП-400/50(17),300/50(7) SEW, КМП-235, КМП-310, КМП-300/50,LSD, JST,WPW
арт. 61/52/28
315 ₽
в наличии
13
Палец поршневой для КМП D=12мм, L=38мм
арт. 61/52/72
57 ₽
в наличии
14
Стопорное кольцо внутреннее d=13 mm
арт. 61/52/81
165 ₽
в наличии
15
Шатун для КМП-230/24, 260/24, 300/50(15) LSD, 230/24, 240/50, 300/50(12) SEW, 230/24(15) JST,240/50,
арт. 61/52/108
229 ₽
в наличии
16
Смотровое окошко в сборе для КМП D=27мм
арт. 61/52/114
217 ₽
в наличии
17
Крышка картера для КМП-230,260/24,300/50(21) LSD, 230/24, 240/50(17) SEW, 230/24(21) JST,240/50,260/
арт. 61/52/113
576 ₽
в наличии
19
Диафрагма для КМП-230/24,260/24,300/50(20) LSD, 230/24, 240/50(16) SEW, 230/24, 300/50(20) JST,240/5
арт. 61/52/112
90 ₽
в наличии
20
Сапун
арт. 61/52/12
68 ₽
в наличии
21
Винт М8х21L
арт. 61/52/111
449 ₽
в наличии
22
Коленвал для КМП-260/24, 300/50(21) LSD, 240/50, 300/50(14) SEW, 230/24, 300/50(17), 240/50(14) JST,
арт. 61/52/124
289 ₽
в наличии
24
Картер для КМП-300/50(16) с LSD16
арт. 61/52/248
2 669 ₽
в наличии
25
Сальник 20х40х7
арт. 61/52/25
195 ₽
в наличии
26
Подшипник 6204 RS
арт. 61/52/24
561 ₽
в наличии
27
Ротор для КМП-300/50(28) LSD
арт. 61/52/130
2 334 ₽
в наличии
28
Конденсатор 25 мкФ 450 В
арт. 61/52/89
433 ₽
в наличии
29
Подшипник 6202 Z, RS
арт. 61/53/3
331 ₽
в наличии
30
Статор для КМП-300/50(30) с LSD19, 260/24(30) с LSD078
арт. 61/52/247
5 144 ₽
в наличии
31
Задняя крышка для КМП-230/24,260/24,300/50(34) до LSD19, 230/24, 240/50(28) SEW, 230/24(34) JST
арт. 61/52/116
674 ₽
в наличии
34
Вентилятор для КМП-210/10(13) SEW, 230/24, 300/50(37), 210/10(42),240/50(29) JST, 210/10(36),230/24(
арт. 61/52/10
748 ₽
в наличии
35
Стопорное кольцо наружное D=13 mm
арт. 61/83/89
66 ₽
в наличии
36
Кожух защитный для КМП-230, 260/24, 300/50(39) LSD, 230/24, 240, 300/50(36) SEW, 230/24, 300/50(39)
арт. 61/52/118
404 ₽
в наличии
41
Ручка для КМП-210/10(50) SEW
арт. 61/52/236
45 ₽
в наличии
42
Входной штуцер ресивера для КМП-210-300(49) LSD, 210/10(44), 230/24, 240/50(45) SEW, 210/10(59) JST,
арт. 61/52/100
898 ₽
в наличии
43
Ресивер 50л для КМП LSD, SEW
арт. 61/52/139
8 528 ₽
в наличии
44
Предохранительный клапан 8 бар
арт. 61/52/35
180 ₽
в наличии
45
Датчик давления для КМП 210-400 л/м
арт. 61/52/15
1 336 ₽
в наличии
46
Штуцер соединительный 13х13мм
арт. 61/52/97
54 ₽
в наличии
47
Кран
арт. 61/52/55
360 ₽
в наличии
48
Редукционный клапан для КМП-230,260/24,300/50(59),400/50(63),100Р(56) LSD, 230/24(49) SEW,240/50,
арт. 61/52/119
719 ₽
в наличии
49
Штуцер выходной быстросъёмный
арт. 61/52/96
300 ₽
в наличии
50
Манометр малый
арт. 61/52/37
404 ₽
в наличии
51
Манометр большой
арт. 61/52/36
404 ₽
в наличии
52
Соединительная трубка для КМП-230-300(64) LSD, 210/10(41) SEW, 210/10(55) LSD, JST,240/50,260/24(61,
арт. 61/52/98
270 ₽
в наличии
53
Воздушная трубка компрессора для КМП-230/24,260/24,300/50(62) LSD,300/50(44,44а) SEW,230/24(62) JST,
арт. 61/52/120
252 ₽
мало
56
Опорная ножка для КМП-230/24,260/24,300/50(65) LSD, КМП-240/50,300/50(57) SEW, 230/24,300/50(65) JST
арт. 61/52/121
90 ₽
нет в наличии
58
Дренажный болт
арт. 61/52/27
135 ₽
в наличии
61
Колесо D=150мм для КМП-300/50(59) SEW, 400/50(73) JST
арт. 61/52/141
412 ₽
в наличии
62
Ось колёсная для КМП-300/50(60,61) SEW, 400/50(74) JST,240/50,260/24(76)WPW, 24/230АМ Вихрь (64) ZMD
арт. 61/52/142
98 ₽
в наличии
б/н
Пластина клапанная для КМП-270, 340, 300/50, 260/24, 230/24, 240/50 (б/н) SEW, 230/24,300/50(б/н),
арт. 61/52/314
225 ₽
в наличии
Не нашли деталь? Напишите нам
Узел / схема
Выберите узел — на схеме останутся только его детали.
КМП-300/50 / КМП-50/300АМ / КМП-2,0/50 Вихрь
49 деталей на схеме
КМП-400/100Р Вихрь / КП-100/400Р Ресанта
58 деталей на схеме
Серия
код серии напечатан на шильдике рядом с серийным номером
HAY
JST
LSD
WPW
Не знаю серию
Узел / схема
· для серии
HAY
КМП-300/50 / КМП-50/300АМ / КМП-2,0/50 Вихрь
97
КМП-400/100Р Вихрь / КП-100/400Р Ресанта
103
100%
№
в каталоге
только по запросу
выбранная деталь
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
22
24
25
26
27
28
29
30
31
34
35
36
41
42
43
50
44
45
46
47
48
49
51
52
53
56
58
61
21
62
б/н
Наведите на номер на схеме или на строку справа — деталь подсветится с обеих сторон. Кликните, чтобы открыть карточку и добавить в корзину.
Все запчасти — Компрессор Вихрь КМП-400/100Р
(154)
Подшипник 6204 RS
Стопорное кольцо наружное D=13 mm
Подшипник 6202 Z, RS
Стопорное кольцо внутреннее d=54 mm
Подшипник 6205 открытый
Смотровое окошко в сборе для КМП D=20,5мм
Воздушная трубка компрессора для КМП-400/50(59) LSD, JST
Конденсатор 200 мкФ 250В
Головка цилиндра для КМП-400/100Р(3) LSD, JST,WPW, 400/50Р (12) с LSD072
Фильтр для КМП-400/100Р(4) LSD, JST, WPW, 400/50Р (14) с LSD072
Прокладка головки цилиндра для КМП-400/100Р(8) LSD, JST, 400/50Р (11) с LSD072
Кольцо поршневое компрессионное для КМП D=51мм, H=2,5мм
Кольцо поршневое маслосъемное для КМП D=51мм, H=3мм
Поршень D=51мм для КМП-400/100Р(25) LSD, JST,400/100Р (20) WPW, 400/50Р (16) с LSD072
Пробка для КМП-400/50Р,400/100Р(43,44) LSD,JST, 400/100P(26,27) WPW, 400/50Р (4) с LSD072
Сливная пробка для КМП-400/100Р(51) LSD, JST
Соединительная трубка для КМП-400/100Р(69) LSD,400/100Р (62,63) WPW
Узел клапанов для КМП-400/100Р(9) JST,400/100Р (11) WPW, 400/50Р (10) с LSD072
Сапун для КМП-400/100P(30,34) JST, 400/50Р (33) с LSD072
Крышка картера для КМП-400/100P(35) JST, 400/50Р (32) с LSD072
Прокладка крышки картера для КМП-400/100P(36) JST, 400/50Р (31) с LSD072
Датчик давления для КМП-400/100P(54) JST
Ремень А1245
Прокладка клапанного узла для КМП-400/100P JST
Конденсатор 30mF 450V D=49мм, H=96мм
Ресивер для КМП-400/100P(67) с JST3
Кран
Стопорное кольцо внутреннее d=13 mm
Штуцер соединительный 13х13мм
Подшипник 6204 открытый
Головка цилиндра для КМП-230,260/24,300/50(3) LSD,230/24,240,300/50(3) SEW,230/24,300/50(3)JST,
Прокладка головки цилиндра для КМП-230,260/24,300/50(6)LSD,230/24,240,300/50(3а)SEW,240/50,260/24(5)
Прокладка для КМП-230/24,260/24,300/50(8) LSD, 230/24, 240/50, 300/50(6а) SEW, 230/24, 300/50(8) JST
Прокладка цилиндра для КМП-230/20,260/24,300/50(10) LSD,230/24,240/50, 300/50(6b) SEW,230/24(10) JST
Шатун для КМП-230/24, 260/24, 300/50(15) LSD, 230/24, 240/50, 300/50(12) SEW, 230/24(15) JST,240/50,
Диафрагма для КМП-230/24,260/24,300/50(20) LSD, 230/24, 240/50(16) SEW, 230/24, 300/50(20) JST,240/5
Крышка картера для КМП-230,260/24,300/50(21) LSD, 230/24, 240/50(17) SEW, 230/24(21) JST,240/50,260/
Смотровое окошко в сборе для КМП D=27мм
Сапун
Воздушная трубка компрессора для КМП-230/24,260/24,300/50(62) LSD,300/50(44,44а) SEW,230/24(62) JST,
Опорная ножка для КМП-230/24,260/24,300/50(65) LSD, КМП-240/50,300/50(57) SEW, 230/24,300/50(65) JST
Коленвал для КМП-260/24, 300/50(21) LSD, 240/50, 300/50(14) SEW, 230/24, 300/50(17), 240/50(14) JST,
Цилиндр d=47мм для КМП-300/50(9) LSD, 300/50(6) SEW, 300/50(9) JST
Ротор для КМП-300/50(28) LSD
Ресивер 50л для КМП LSD, SEW
Колесо D=150мм для КМП-300/50(59) SEW, 400/50(73) JST
Ось колёсная для КМП-300/50(60,61) SEW, 400/50(74) JST,240/50,260/24(76)WPW, 24/230АМ Вихрь (64) ZMD
Датчик давления для КМП 210-400 л/м
Поршень 47мм КМП-400/50(17),300/50(7) SEW, КМП-235, КМП-310, КМП-300/50,LSD, JST,WPW
Кольцо поршневое компрессионное для КМП D=47мм, H=1,5мм
Кольцо поршневое маслосъемное для КМП D=47мм, H=3мм
Фильтр КМП-235, 310, 210/10, 260/24, 230/24, 240/50(62) SEW, 230/24, 300/50(5), 240/50(62) JST,240/5
Узел клапанов для КМП-240,270, 340, 300/50, 260, 230/24(5) SEW, 230/24,300/50(7) JST,240/50,260/24(6
Конденсатор 25 мкФ 450 В
Подшипник 6205 Z, RS, 2RS
Пластина клапанная для КМП-400/50(8) LSD, JST
Колодка клеммная для КМП-400/50, 400/100Р(14) LSD,WPW, 400/50Р (б/н) с LSD072
Стопорное кольцо наружное D=23 мм
Задняя крышка для КМП-230/24,260/24,300/50(34) до LSD19, 230/24, 240/50(28) SEW, 230/24(34) JST
Соединительная трубка для КМП-230-300(64) LSD, 210/10(41) SEW, 210/10(55) LSD, JST,240/50,260/24(61,
Статор в сборе с корпусом электродвигателя Lраб.=75мм для КМП-400/100Р(8) LSD
Решётка вентилятора для КМП-400/100Р(1) LSD, JST, WPW, 400/50Р (б/н) с LSD072
Вентилятор для КМП-400/100Р(3) LSD
Задняя крышка статора для КМП-400/100Р(5) LSD,WPW
Ротор с центробежным выключателем для КМП-400/100Р(6,7,10) LSD
Подшипник 6304 RZ для КМП-400/100Р(6) LSD
Стопорное кольцо наружное D=17 мм
Стопорное кольцо наружное D=19 мм
Конденсатор 40 мкФ 450В
Статор для КМП-300/50(30) с LSD19, 260/24(30) с LSD078
Картер для КМП-300/50(16) с LSD16
Вентилятор для КМП-210/10(13) SEW, 230/24, 300/50(37), 210/10(42),240/50(29) JST, 210/10(36),230/24(
Датчик давления для 24/230АМ Вихрь (55) ZMD, КМП 400л/м
Узел клапанов для КМП-400/100Р(9) LSD
Прокладка цилиндра нижняя для КМП-400/100Р(21) LSD
Шатун для КМП-400/100Р(27) LSD,400/100Р (22-25) WPW
Крышка картера для КМП-400/100Р(35) LSD,400/100Р(39)WPW
Прокладка крышки картера для КМП-400/100Р(36) LSD,400/100Р(38)WPW
Коленвал для КМП-400/100Р(39) LSD, 400/100Р(35)WPW
Картер для КМП-400/100Р(45) LSD, 400/100Р(28)WPW
Воздушная трубка компрессора для 400/100Р(59,70,72) LSD, JST, 400/100Р (69) WPW
Ремень A1143 для КМП-400/100Р(60) LSD
Колесо D=120мм для КМП-400/100Р(63) LSD
Конденсатор 35mF 450V D=40мм, H=95мм
Коробка коммутационная для КМП-400/100Р(78) LSD
Вентилятор для КМП-400/100P(3) JST
Задняя крышка статора для КМП-400/100P(5) JST
Ротор с центробежным выключателем Lраб.=70мм, D=79мм для КМП-400/100P(7) до JST3
Ротор с центробежным выключателем Lраб.=71мм, D=76мм для КМП-400/100Р(7) с JST3
Статор в сборе с корпусом Lраб.=71мм, D=77мм для КМП-400/100Р(8) с JST3
Ручка для КМП-210/10(50) SEW
Пластина клапанная для КМП-270, 340, 300/50, 260/24, 230/24, 240/50 (б/н) SEW, 230/24,300/50(б/н),
Колесо D=145мм для КП-100/400P(63) JST, 400/50Р (65) с LSD072
Вентилятор для КМП-400/100P(3) WPW
Колесо D=140мм для КМП-400/100P(56) WPW
Конденсатор 150мкФ 250v, d=49мм h=105 мм
Ремень А-1219 для КМП-400/100P(48) WPW
Статор в сборе с корпусом электродвигателя D=77мм, L=70мм, для КМП-400/100P(8) WPW
Цилиндр D=51мм для КМП-400/100P(15) WPW
Коленвал для КП-165/10(5) HAY
Предохранитель автоматический 10А 250V
Редукционный клапан для КМП-230,260/24,300/50(59),400/50(63),100Р(56) LSD, 230/24(49) SEW,240/50,
Тройник воздушной магистрали для КМП-400/100Р(5) LSD, JST,WPW
Уголок воздушной магистрали 90 градусов 19х20
Трубка подачи воздуха для КМП-400/100Р(7) LSD, JST,WPW
Палец поршневой для КМП D=13мм, L=44мм
Уголок воздушной магистрали 90 градусов 10х10
Кожух ремня для КМП-400/100Р(61) LSD, JST, 400/100Р(71)WPW
Входной штуцер ресивера для КМП-400/100Р(68) LSD, JST,400/50 (66) WPW, 400/50Р (62) с LSD072
Шпонка 30х7х8
Малый шкив для КМП-400/100P(15) JST ,400/100Р(46)WPW
Прокладка цилиндра верхняя для КМП-400/100P(17) JST,400/100Р (12) WPW, 400/50Р (9) с LSD072
Большой шкив для КМП-400/100P(33) JST, 400/50Р (34) с LSD072
Сальник 24х47х8
Предохранительный клапан на 10бар для КМП
Дренажный болт
Переходной штуцер для КМП-400/100P JST
Коробка 1150х390х740 для КМП-400/100P JST
Манометр большой
Манометр малый
Штуцер выходной быстросъёмный
Входной штуцер ресивера для КМП-210-300(49) LSD, 210/10(44), 230/24, 240/50(45) SEW, 210/10(59) JST,
Винт М8х21L
Кожух защитный для КМП-230, 260/24, 300/50(39) LSD, 230/24, 240, 300/50(36) SEW, 230/24, 300/50(39)
Сальник 20х40х7
Предохранительный клапан 8 бар
Палец поршневой для КМП D=12мм, L=38мм
Уголок воздушной магистрали 90 градусов 16х16
Предохранитель автоматический 12А 250V
Крышка статора с контактной группой для КМП-400/100Р(11-13) LSD, JST,WPW
Шпонка 40х8х7
Малый шкив для КМП-400/100Р(15) LSD
Прокладка цилиндра верхняя для КМП-400/100Р(17) LSD
Большой шкив для КМП-400/100Р(33) LSD
Сальник 20х40х10
Крышка коммутационной коробки для КМП-400/100Р(74) LSD
Коробка 1140х405х735, 1140х385х735 для КМП-400/100Р LSD
Ресивер для КП-100/400P (67) Ресанта JST
Большой шкив для КМП-400/400P(41) WPW
Коробка коммутационная в сборе с крышкой, для КМП-400/100P(57), КМП-400/50(51) WPW
Коробка 1215х415х740 для КМП-400/100Р WPW
Коробка коммутационная в сборе с крышкой, для КМП-400/100Р(74,78) LSD, 400/50Р (74,78) с LSD072
Коробка 1000x385x775 для КП-100/400Р Ресанта HAY
Коробка 810х410х755 для КМП-400/50Р WPW
Картер для КМП-400/50Р (1) с LSD072
Коленвал для КМП-400/50Р (27) с LSD072
Манометр большой для КМП-400/50Р (б/н) с LSD072
Манометр малый для КМП-400/50Р (55) с LSD072
Прокладка цилиндра нижняя для КМП-400/50Р (5) с LSD072
Ремень А1118 для КМП-400/50Р (42) с LSD072
Трубка соеденительная для КМП-400/50Р (60) с LSD072
Цилиндр для КМП-400/50Р (8) с LSD072
Шатун для КМП-400/50Р (19) с LSD072
Ресивер для КМП-400/100Р Вихрь (66) с LSD078
