Скважинный насос СН-90А Вихрь
Скважинный насос СН-90А Вихрь
Прочее оборудование
31
запчасть в каталоге
СН-90А Вихрь
32
1
3
5
6
7
8
8
9
10
11
13
14
15
16
17
19
21
22, 25, 26
29
32
33
34
38, 43
40
44
46
47
48
30
20
31
№
Щипок
— масштаб,
тап по номеру
— деталь и цена
Запчасти
32 из 32
Весь список
Все
32
С ценой
31
Под заказ
1
1
Штуцер крышки насоса для СН-60В (1) DOY, СН-100В (14)
арт. 61/56/31
300 ₽
в наличии
3
Рым для СН-100В ZJH,СН-90В,100В(3) DMN, СН-100В(1) DFP
арт. 61/56/39
300 ₽
в наличии
5
Крышка насоса для СН-90А(5) DOY
арт. 61/56/349
629 ₽
в наличии
6
Шпилька для СН-100В ZJH
арт. 61/56/219
719 ₽
в наличии
7
Клапан обратный для СН-90А(7) DOY
арт. 61/56/350
68 ₽
в наличии
8
Корпус винта для СН-90В(6) с ZJH37
арт. 61/56/159
576 ₽
в наличии
8
Рабочий винт для СН-90В(7,8) с ZJH37
арт. 61/56/158
1 295 ₽
в наличии
9
Крышка корпуса винта для СН-90В BW
арт. 61/56/63
449 ₽
в наличии
10
Корпус насоса для СН-90А(10) DOY
арт. 61/56/351
606 ₽
в наличии
11
Манжета вала для СН-90А(11) DOY
арт. 61/56/352
150 ₽
в наличии
13
Пыльник для СН-90А(13) DOY
арт. 61/56/361
135 ₽
в наличии
14
Сальник 16х26х6
арт. 61/56/353
33 ₽
в наличии
15
Пробка малая для СН-100В(12) ZJH, 50(440 17) DMN, 60(9), 100(21) DOY
арт. 61/56/37
33 ₽
в наличии
16
Уплотнительное кольцо 13х3мм для СН-100(12) с ZJH68, СН-50(440 16) DMN
арт. 61/56/288
33 ₽
в наличии
17
Накладка опорная для СН-90А(17) DOY
арт. 61/56/354
150 ₽
мало
19
Крышка масляной камеры для СН-90А(19) DOY
арт. 61/56/355
1 347 ₽
в наличии
20
Втулка фиксирующая для СН-55(44013) DMN, 50(26) ZJH, 100(37) до ZJH68, (27) c ZJH68
арт. 61/56/51
300 ₽
в наличии
21
Пружинное уплотнение для СН-90А(21), 100(27) DOY
арт. 61/56/356
225 ₽
в наличии
22, 25, 26
Кабель сетевой 3х0,5мм для СН-90А(22,25,26) DOY
арт. 61/56/357
3 142 ₽
в наличии
29
Уплотнительное кольцо 78х3,5 мм для СН-90В(21) с ZJH68
арт. 61/56/287
150 ₽
в наличии
30
Пластиковая вставка статора
арт. 900/61/56/362
по запросу
31
Шайба 16,5х30х1,5мм для СН-50Н(29) DOY
арт. 61/56/315
23 ₽
в наличии
32
Подшипник 6203 открытый
арт. 61/42/249
449 ₽
в наличии
33
Ротор для СН-90А(33) Lраб.=61мм, L=242мм, D=44мм DOY
арт. 61/56/363
3 097 ₽
в наличии
34
Термореле 17AM 130°C 5A 250V НЗ
арт. 61/59/143
748 ₽
в наличии
38, 43
Статор в сборе с гильзой L=315 мм,D=85 мм, для СН-90А,СН-90В(38,43) DOY
арт. 61/56/364
5 984 ₽
в наличии
40
Подшипник 6203 Z, RS, 2RS
арт. 61/66/345
494 ₽
в наличии
44
Конденсатор 16мкФ 450в D=55мм, H=41мм для СН-90А(44), 60В (46) DOY
арт. 61/56/358
449 ₽
в наличии
46
Маслоуловитель для СН-90А(46) DOY
арт. 61/56/359
345 ₽
в наличии
47
Заглушка маслоуловителя для СН-90А(47) DOY
арт. 61/56/360
225 ₽
в наличии
48
Стопорное кольцо для CH-135(47) ZJH
арт. 61/56/120
539 ₽
в наличии
б/н
Коробка для СН-90А DOY
арт. 61/56/348
234 ₽
нет в наличии
Не нашли деталь? Напишите нам

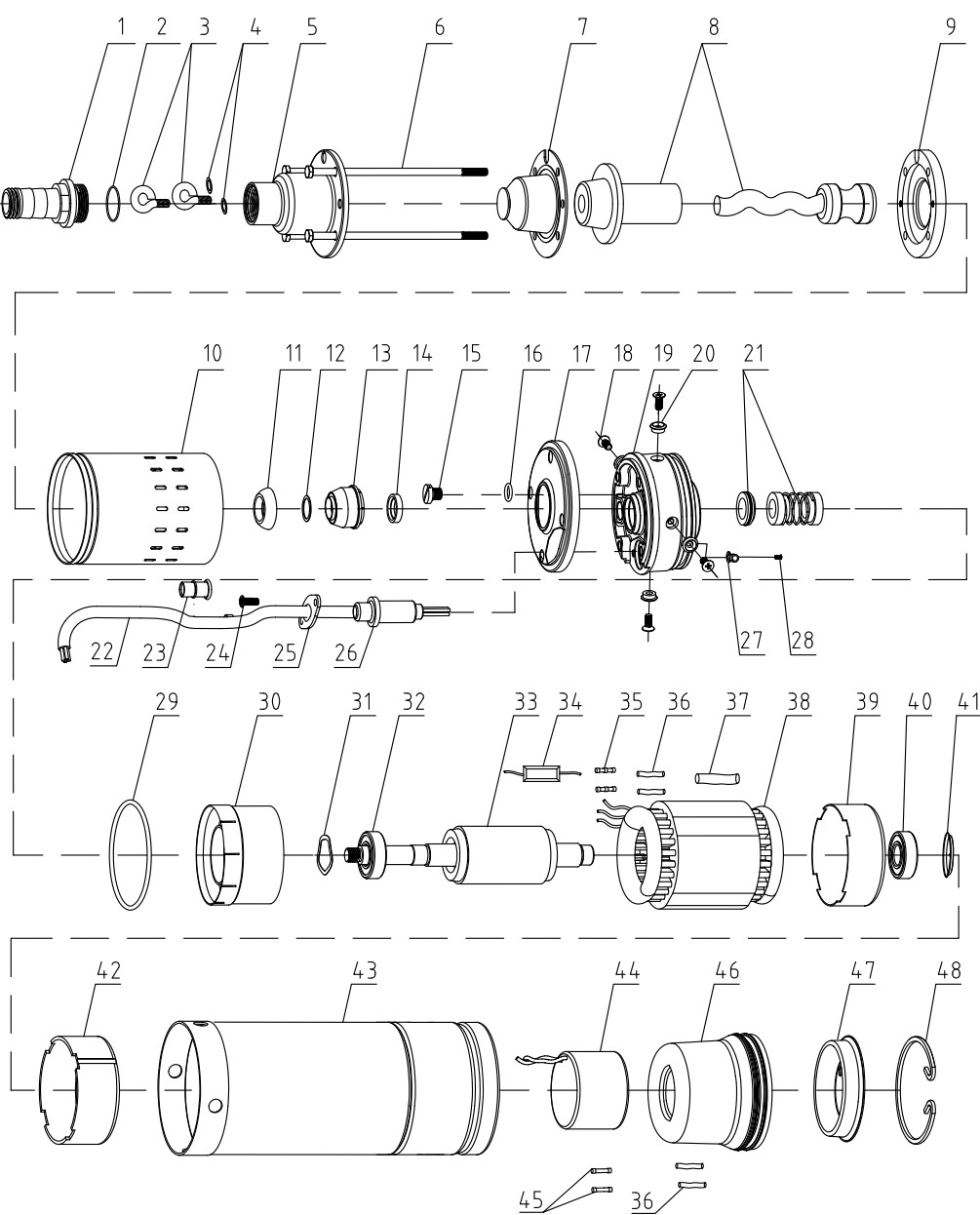

Узел / схема
Выберите узел — на схеме останутся только его детали.
СН-90А Вихрь
32 детали на схеме
Узел / схема
СН-90А Вихрь
67
100%
№
в каталоге
только по запросу
выбранная деталь
1
3
5
6
7
8
8
9
10
11
13
14
15
16
17
19
21
22, 25, 26
29
32
33
34
38, 43
40
44
46
47
48
30
20
31
Наведите на номер на схеме или на строку справа — деталь подсветится с обеих сторон. Кликните, чтобы открыть карточку и добавить в корзину.
Все запчасти — Скважинный насос СН-90А Вихрь
(31)
Термореле 17AM 130°C 5A 250V НЗ
Подшипник 6203 открытый
Стопорное кольцо для CH-135(47) ZJH
Подшипник 6203 Z, RS, 2RS
Шайба 16,5х30х1,5мм для СН-50Н(29) DOY
Рабочий винт для СН-90В(7,8) с ZJH37
Корпус винта для СН-90В(6) с ZJH37
Уплотнительное кольцо 78х3,5 мм для СН-90В(21) с ZJH68
Пробка малая для СН-100В(12) ZJH, 50(440 17) DMN, 60(9), 100(21) DOY
Рым для СН-100В ZJH,СН-90В,100В(3) DMN, СН-100В(1) DFP
Крышка корпуса винта для СН-90В BW
Втулка фиксирующая для СН-55(44013) DMN, 50(26) ZJH, 100(37) до ZJH68, (27) c ZJH68
Шпилька для СН-100В ZJH
Уплотнительное кольцо 13х3мм для СН-100(12) с ZJH68, СН-50(440 16) DMN
Штуцер крышки насоса для СН-60В (1) DOY, СН-100В (14)
Крышка насоса для СН-90А(5) DOY
Корпус насоса для СН-90А(10) DOY
Клапан обратный для СН-90А(7) DOY
Манжета вала для СН-90А(11) DOY
Сальник 16х26х6
Накладка опорная для СН-90А(17) DOY
Крышка масляной камеры для СН-90А(19) DOY
Пружинное уплотнение для СН-90А(21), 100(27) DOY
Кабель сетевой 3х0,5мм для СН-90А(22,25,26) DOY
Конденсатор 16мкФ 450в D=55мм, H=41мм для СН-90А(44), 60В (46) DOY
Маслоуловитель для СН-90А(46) DOY
Заглушка маслоуловителя для СН-90А(47) DOY
Пыльник для СН-90А(13) DOY
Ротор для СН-90А(33) Lраб.=61мм, L=242мм, D=44мм DOY
Статор в сборе с гильзой L=315 мм,D=85 мм, для СН-90А,СН-90В(38,43) DOY
Коробка для СН-90А DOY
